LA UNIDAD DE CONTROL PARA SENSOR NOX, CODIGOS DE AVERIA Y FUNCIONAMIENTO. P2000, P2001, P2202, P2203, P2204, P220F, P220E, P2207, ETC..,

SENSOR NOX
        La unidad de control del sensor de NOx, del SCR o filtro de reduccion            de NOX. Se encuentra ubicada en los bajos del vehículo, cerca
        del sensor de NOx. Su emplazamiento cercano impide
        que las influencias parásitas externas falsifiquen las seña-
        les del sensor de NOx. En la unidad de control para sensor
        de NOx se procesan las señales del sensor de NOx y se
         transmiten a la unidad de control del motor.
         Si se avería la unidad de control para sensor de NOx,
         el sistema pasa de regulación a control. Debido a las
         mayores emisiones de óxidos nítricos se prohiben los
         modos estratificado y homogéneo-pobre.
         El sensor de NOx va atornillado en el tubo de escape, directamente
         detrás del catalizador-acumulador de NOx, figura 16. En
         éste se determina el óxido nítrico (NOx) y el contenido de oxígeno en             los gases de escape y se transmiten las señales correspondientes a la          unidad de control para sensor de NOx.
Consta de dos cámaras, dos celdas de bomba, varios electrodos y una calefacción. El elemento sensor
consta a su vez de dióxido de circonio. El circonio presenta la particularidad de que, al tener una tensión aplicada, los iones negativos de oxígeno del electrodo negativo se desplazan hacia el electrodo positivo.

Con la ayuda de estas señales se detecta y comprueba:

• Si es correcto el funcionamiento del catalizador.

• Si es correcto el punto de regulación lambda = 1 de la sonda lambda de banda ancha en el precataliza-
dor o si se tiene que corregir. La corrección se puede llevar a cabo a través de un circuito interno en la unidad de control para NOx. Con su ayuda se puede captar en los electrodos del sensor de NOx una señal parecida a la de la sonda de señales a saltos. Una señal de esa índole es muy exacta dentro del margen lambda = 1.

• Cuándo está agotada la capacidad de acumulación en el catalizador-acumulador de NOx y cuándo se
tiene que iniciar un ciclo de regeneración de NOx o de azufre.
Las señales son transmitidas por el sensor de NOx a la unidad de control para sensor de NOx.
En caso de averías, si se ausenta la señal del sensor de NOx ya sólo se permite trabajar el motor en el modo homogéneo o protegido.
El funcionamiento del sensor de NOx se basa en la medición de oxígeno y se puede derivar del de una
sonda lambda de banda ancha.

• Determinación del factor lambda en la primera cámara. Una parte de los gases de escape fluye hacia la
1a cámara. Debido a que existen diferentes contenidos de oxígeno en los gases de escape y en la celda de referencia resulta mensurable una tensión eléctrica en los electrodos. La unidad de control para sensor de NOx se encarga de regular esta tensión a 425 mV constantes.
Esto equivale a una relación de combustible y aire de lambda = 1. Si existen diferencias se extrae o introduce oxígeno. La corriente necesaria de la bomba constituye una medida para el valor lambda.

• Determinación del contenido de NOx en la segunda cámara. Los gases de escape exentos de oxígeno fluyen de la 1a a la 2a cámara. Las moléculas de NOx en el gas de escape se disocian en un electrodo especial, produciendo N2 y O2. En virtud de que en los electrodos interior y exterior se regula una tensión constante de 450mV, los iones de oxígeno se desplazan del electrodo interior hacia el exterior. La corriente de bomba de oxígeno que fluye por ese motivo constituye una medida para deter-
minar el contenido de oxígeno en la 2a cámara. Como la corriente de bomba de oxígeno guarda la misma relación hacia el contenido de óxidos nítricos en los gases de escape resulta posible determinar así la cantidad de óxidos nítricos.

Si el contenido de óxidos nítricos sobrepasa un valor umbral específico queda agotada la capacidad de
almacenamiento en el catalizador-acumulador de NOx y se inicia un ciclo de regeneración de NOx. Si este valor umbral se sobrepasa en intervalos de tiempo cada vez más breves, significa que el catalizador-acumulador está saturado de azufre y se inicia por ello un ciclo de regeneración de azufre.

Modo de regeneración

En este modo se desprenden los óxidos nítricos y el azufre que se encuentran incrustados en el catalizador-acumulador de NOx y se transforman en nitrógeno no tóxico y dióxido de azufre respectivamente.

• La regeneración de óxidos nítricos. Se lleva a cabo cuando la concentración de óxidos nítricos sobrepasa un valor específico detrás del catalizador-acumulador. A raíz de ello, la unidad de control del motor detecta que el catalizador ya no puede almacenar más óxidos nítricos y está agotada la capacidad de acumulación. A consecuencia de ello se activa el modo de regeneración. Con motivo de esta operación el sistema pasa del modo estratificado pobre a un modo homogéneo lige-
ramente enriquecido, aumentando así el contenido de hidrocarburos y monóxido de carbono en los gases de escape. En el catalizador-acumulador se combinan estas dos sustancias con el oxígeno de los óxidos nítricos y éstos se transforman en nitrógeno. El catalizador-acumulador de NOx puede almacenar óxidos nítricos durante un máximo de 90 segundos en el modo estratificado.

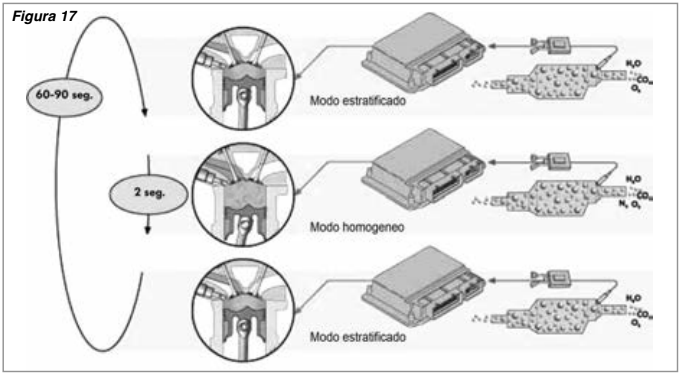

Después de ello se realiza una regeneración durante unos 2 segundos. La figura 17 ejemplifica el proceso de regeneración de óxidos nítricos.

• La regeneración de azufre. Es una operación más compleja, porque el azufre es más resistente a efectos de temperatura y permanece en el catalizador durante la regeneración de óxidos nítricos. El sistema efectúa un ciclo de desulfuración cuando la capacidad del catali-
zador-acumulador de NOx se agota en intervalos de tiempo cada vez más breves. De esta particularidad, la unidad de control del motor detecta que los puntos de retención del azufre están ocupados y que ya no se pueden almacenar óxidos nítricos. En ese momento y a par-
tir de una velocidad mínima específica del vehículo se procede durante unos 2 minutos:

• A pasar al modo homogéneo y a subir la temperatura del catalizador-acumulador a más de 650 °C a base de retrasar el momento de encendido. Sólo entonces reacciona el azufre acumulado y se transforma en dióxido de azufre (SO2). Al circular con cargas y regímenes superiores se produce automáticamente el ciclo de desulfuración, porque se circula en el modo homogéneo y se alcanza así la temperatura necesaria para la desulfuración en el catalizador-acumulador de NOx. En la figura 18 se puede observar el proceso de regeneración de azufre.

Nota: para mantener lo más reducido posible el consumo de combustible durante el ciclo de regeneración de azufre se recomienda repostar un combustible exento de azufre.


LOS CODIGOS DE AVERIA GENERADOS EN EL SISTEMA DEL SENSOR DE NOX Y SU MODULO SON MUY PARECIDOS AL DE LA SONDA LAMBDA POR LA SIMILITUD EN SU FUNCIONAMIENTO.

LAS CAUSAS MAS FRECUENTES DE AVERIA SON:

 UN FILTRO DE NOX O SCR SUCIO, ROTO O EN MAL ESTADO, SENSOR DE NOX SUCIO O AVERIADO, AVERIA DEL CALENTADOR O DE SU ALIMENTACION, SISTEMA DE INYECCION DE UREA (ADBLUE) DEFECTUOS, INSTALACION ELECTRICA Y CONEXIONES,ETC...



OS DEJO UNA TABLA CON LOS CODIGOS DE AVERIA MAS FRECUENTES EN ESTE SENSOR Y LOS COMPONENTES A TENER EN CUENTA PARA UN BUEN DIAGNOSTICO.


Tabla codigos de averia mas frecuentes del sensor y modulo de Nox


P2000Filtro de óxidos de nitrógeno, bloque 1 - eficiencia por debajo del umbralFiltro de óxidos de nitrógeno
P2001Filtro de óxidos de nitrógeno, bloque 2 - eficiencia por debajo del umbralFiltro de óxidos de nitrógeno
P2202Sensor de óxidos de nitrógeno, bloque 1 - señal de entrada bajaCortocircuito a masa en el cableado, sensor de óxidos de nitrógeno
P2203Sensor de óxidos de nitrógeno, bloque 1 - señal de entrada altaCortocircuito a positivo en el cableado, sensor de óxidos de nitrógeno
P2204Sensor de óxidos de nitrógeno, bloque 1 - señal de entrada intermitenteCableado, mala conexión, sensor de óxidos de nitrógeno
P2205Sensor de óxidos de nitrógeno, bloque 1, control del calentador - circuito abiertoCableado, sensor de óxidos de nitrógeno
P2206Sensor de óxidos de nitrógeno, bloque 1, control del calentador - señal bajaCortocircuito a masa en el cableado, sensor de óxidos de nitrógeno
P2207Sensor de óxidos de nitrógeno, bloque 1, control del calentador - señal altaCortocircuito a positivo en el cableado, sensor de óxidos de nitrógeno
P2208Sensor de óxidos de nitrógeno, bloque 1, circuito de supervisión del calentador - funcionamiento incorrectoCableado, sensor de óxidos de nitrógeno
P2209Sensor de óxidos de nitrógeno, bloque 1, circuito de supervisión del calentador - problema de funcionamiento/rangoCableado, sensor de óxidos de nitrógeno
P220ASensor de óxidos de nitrógeno 1, bloque 1 - circuito de tensión de alimentación defectuosoCableado, sensor de óxidos de nitrógeno
P220BSensor de óxidos de nitrógeno 2, bloque 1 - circuito de tensión de alimentación defectuosoCableado, sensor de óxidos de nitrógeno
P220CSensor de óxidos de nitrógeno 1, bloque 2 - circuito de tensión de alimentación defectuosoCableado, sensor de óxidos de nitrógeno
P220DSensor de óxidos de nitrógeno 2, bloque 2 - circuito de tensión de alimentación defectuosoCableado, sensor de óxidos de nitrógeno
P220ESensor de óxidos de nitrógeno 1, bloque 1 - control del calentador - problema de funcionamiento/rango del circuito-
P220FSensor de óxidos de nitrógeno 2, bloque 1 - control del calentador - problema de funcionamiento/rango del circuito-
P2210Sensor de óxidos de nitrógeno, bloque 1, circuito de supervisión del calentador - señal de entrada bajaCortocircuito a masa en el cableado, sensor de óxidos de nitrógeno
P2211Sensor de óxidos de nitrógeno, bloque 1, circuito de supervisión del calentador - señal de entrada altaCortocircuito a positivo en el cableado, sensor de óxidos de nitrógeno
P2212Sensor de óxidos de nitrógeno, bloque 1, circuito de supervisión del calentador - interrupción intermitente de circuitoCableado, mala conexión, sensor de óxidos de nitrógeno
P2213Sensor de óxidos de nitrógeno, bloque 2 - circuito defectuosoCableado, sensor de óxidos de nitrógeno
P2214Sensor de óxidos de nitrógeno, bloque 2 - problema de funcionamiento/rangoCableado, sensor de óxidos de nitrógeno
P2215Sensor de óxidos de nitrógeno, bloque 2 - señal de entrada bajaCortocircuito a masa en el cableado, sensor de óxidos de nitrógeno
P2216Sensor de óxidos de nitrógeno, bloque 2 - señal de entrada altaCortocircuito a positivo en el cableado, sensor de óxidos de nitrógeno
P2217Sensor de óxidos de nitrógeno, bloque 2 - señal de entrada intermitenteCableado, mala conexión, sensor de óxidos de nitrógeno
P2218Sensor de óxidos de nitrógeno, bloque 2, control del calentador - circuito abiertoCableado, sensor de óxidos de nitrógeno
P2219Sensor de óxidos de nitrógeno, bloque 2, control del calentador - señal bajaCortocircuito a masa en el cableado, sensor de óxidos de nitrógeno
P221ASensor de óxidos de nitrógeno 1/2, bloque 1 - correlación-
P221BSensor de óxidos de nitrógeno 1/2, bloque 2 - correlación-
P221CCalentador del agente reductor B - corriente demasiado baja-
P221DCalentador del agente reductor B - corriente demasiado alta-
P221ECalentador del agente reductor C - corriente demasiado baja-
P221FCalentador del agente reductor C - corriente demasiado alta-
P2220Sensor de óxidos de nitrógeno, bloque 2, control del calentador - señal altaCortocircuito a positivo en el cableado, sensor de óxidos de nitrógeno
P2221Sensor de óxidos de nitrógeno, bloque 2, circuito de supervisión del calentador - circuito defectuosoCableado, sensor de óxidos de nitrógeno
P2222Sensor de óxidos de nitrógeno, bloque 2, circuito de supervisión del calentador - problema de funcionamiento/rangoCableado, sensor de óxidos de nitrógeno
P2223Sensor de óxidos de nitrógeno, bloque 2, circuito de supervisión del calentador - señal bajaCortocircuito a masa en el cableado, sensor de óxidos de nitrógeno
P2224Sensor de óxidos de nitrógeno, bloque 2, circuito de supervisión del calentador - señal altaCortocircuito a positivo en el cableado, sensor de óxidos de nitrógeno
P2225Sensor de óxidos de nitrógeno, bloque 2, circuito de supervisión del calentador - interrupción intermitente de circuitoCableado, mala conexión, sensor de óxidos de nitrógeno
